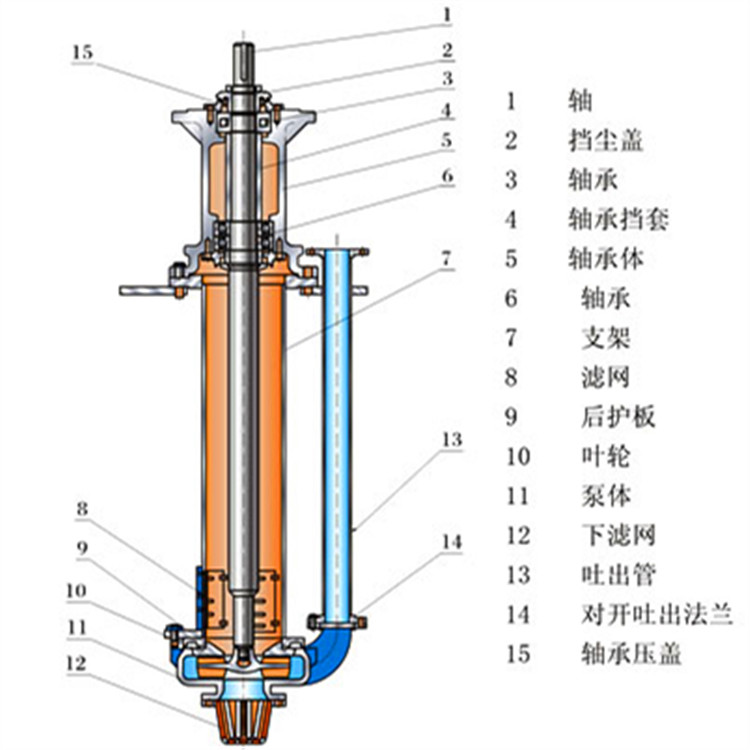

立式渣浆泵的结构图与工作原理：
立式渣浆泵工作部分淹没在液体内，轴封无泄漏现象.且占地面积小使用可靠维修方便耐腐蚀性能强等特点.液下泵广泛适用于化工、制药、造纸、石油等工业部门。
立式渣浆泵的立式电动机以螺栓固紧电机座上，并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰以螺栓联接构成一体固定在底板上液下泵的整体通过底板安装在容器上.泵的轴向力与径向力，（包括泵运转中所产生的水压力，叶轮及转子重量等），均由轴承盒内所装单向推力球轴承，单列向心球轴承；以及滑动导轴所承受为保证泵安全正常运转.轴承以黄油润滑之，导轴承同所输送的液体润滑.因此，液下泵工作时液面必须高于叶轮中心线.伸入容器长度l的长短不同，则又分为中间导轴承结构和无中间导轴承的结构.

液下泵工作原理：
立式渣浆泵由电机通过连轴器与泵轴连接，带动叶轮旋转.叶轮中的叶片迫使液体旋转，对液体做功，使其能量增加，液体在离心力的作用下，向叶轮四周甩出，通过泵体的涡形流道将速度能转换成压力能，当叶轮内的液体甩出后，叶轮内的压力低于进水管内压力，新的液体在压力差的作用下吸入叶轮，液体就连续不断的从泵内流出。
立式渣浆泵根据伸入容器长度的不同（一般为1至而制成规格.液下泵工作部分淹没于液体中高度），因此运行宁静无噪音.轴封无液体飞溅现象.密封填料处有冷却系统，立式渣浆泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑；可根据用户使用介质的温度，用冷却水带走热量。
若需要详细的安装尺寸图请查看产品分类立式液下渣浆泵。
